Qual é a finalidade de uma câmara de teste de choque térmico?

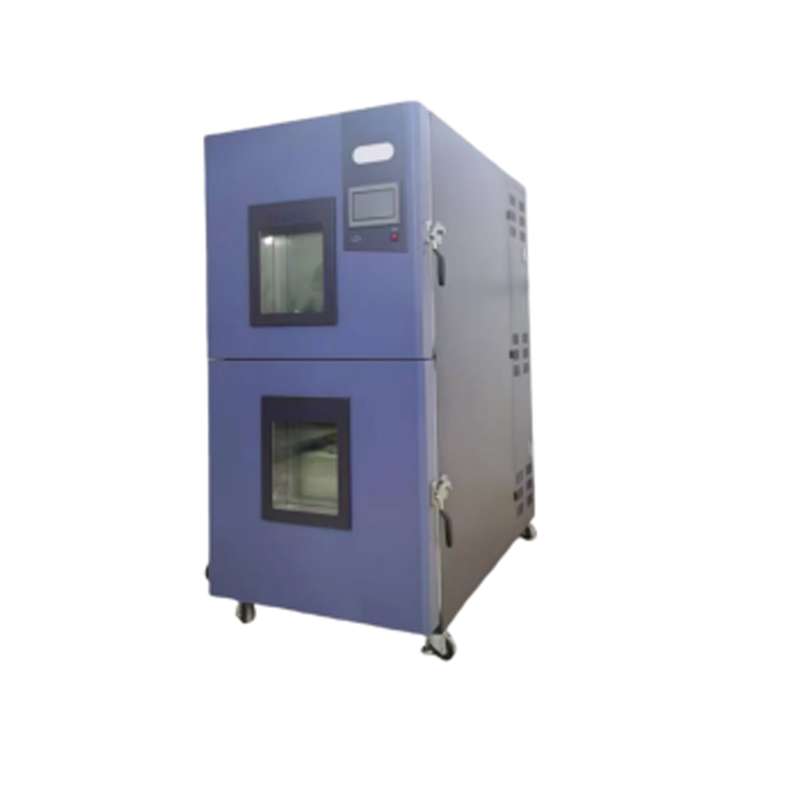

Uma câmara de teste de choque térmico, também conhecida como câmara de choque de temperatura, é um dispositivo especializado usado para testar a durabilidade e a confiabilidade de materiais e produtos sob condições extremas de temperatura. Este artigo explora as diversas aplicações da câmara de teste de choque térmico, em particular o modelo GT-F56, e sua importância nos testes industriais modernos.
Compreendendo a Câmara de Teste de Choque Térmico
Uma câmara de teste de choque térmico é capaz de simular mudanças rápidas de temperatura e é amplamente utilizada em testes de diversos materiais e produtos. O dispositivo pode alternar rapidamente temperaturas de extremamente altas para extremamente baixas, ou vice-versa, para avaliar as mudanças físicas e químicas nos materiais. Esses testes são cruciais para entender como os materiais se comportam durante a expansão e contração térmicas, bem como para prever seu desempenho em aplicações reais.
Princípio de funcionamento da câmara de choque térmico
O
câmara de teste de choque térmico
alcança mudanças rápidas de temperatura através de suas zonas internas de alta e baixa temperatura. As amostras de teste alternam rapidamente entre essas zonas, simulando um ambiente de flutuações extremas de temperatura por meio de múltiplos ciclos. A câmara de teste de choque térmico é equipada com sistemas avançados de controle de temperatura e sistemas de aquecimento e resfriamento de resposta rápida para garantir transições de temperatura precisas e estáveis.
Componentes principais da câmara de choque térmico
1. Gabinete de preservação de calor:
-
Material da parede externa: chapa de aço laminada a frio com verniz de estufa.
-
Material da parede interna: chapa de aço inoxidável SUS304.
-
Material de preservação do calor corporal: espuma rígida de poliuretano e fibra de vidro.
-
Material de preservação de calor da porta: fibra de vidro.
-
Canal de ar condicionado: Ventilador, aquecedor, evaporador, porta de ar e sensor de temperatura.
2. Configuração padrão do corpo da câmara: um furo de perfuração de chumbo na superfície esquerda, furo redondo de φ50 mm.
3. Capacidade de carga da câmara de teste de choque térmico Cesta: Duas cestas de amostra, cada uma com capacidade de carga de 5 kg (distribuição uniforme).
4. Pé e roda de ajuste: Quatro pés de ajuste para suporte e quatro rodas de ajuste para mobilidade.
5. Máquina de teste de choque térmico Porta: porta única, dobradiça esquerda, maçaneta direita.
6. Ventilador de circulação:
-
Exposição à alta temperatura/temperatura ambiente: 3φ, 400 W, centrífuga.
-
Exposição a baixas temperaturas: 3φ, 400W, centrífuga.
-
Painel de controle: tela de exibição do controlador, indicador de falha, horímetro, interface R232, dispositivo de configuração de proteção contra superaquecimento e interruptor de alimentação principal.
7. Sala de máquinas de teste de choque térmico: unidade de refrigeração, dispositivo de drenagem, exaustor.
8. Gabinete de controle de distribuição de energia: disjuntor de vazamento de energia principal, controlador, quadro de distribuição de energia, ventilador de resfriamento, motor do ventilador de recirculação de alta e baixa temperatura.
9. Aquecedor: Aquecedor de tira de liga de níquel-cromo.
10. Modo de controle do aquecedor: largura de pulso periódica sem contato, SSR (relé de estado sólido).
11. Linha de energia e orifício de drenagem: localizados na parte traseira da câmara.
Principais aplicações das câmaras de ensaio de choque térmico
1. Materiais metálicos
Mudanças de temperatura são um problema comum na produção e utilização de materiais metálicos. Câmaras de teste de choque térmico ajudam os fabricantes a avaliar o desempenho de metais sob temperaturas extremas, garantindo sua confiabilidade em diversas condições ambientais. Por exemplo, componentes metálicos utilizados nas indústrias aeroespacial e automotiva precisam manter a integridade estrutural sob condições severas de temperatura. Por meio de testes de choque térmico, os fabricantes podem verificar a resistência à fadiga e a estabilidade térmica de materiais metálicos, prevenindo trincas e fraturas causadas por expansão térmica e estresse.
2. Plásticos e Borracha
Plásticos e borrachas apresentam características diferentes em diferentes temperaturas. Os testes de choque térmico permitem que os fabricantes entendam como esses materiais reagem a mudanças bruscas de temperatura, resultando em formulações aprimoradas e maior durabilidade e desempenho. Isso é especialmente importante em setores como eletrônicos, eletrodomésticos e dispositivos médicos. Os testes de choque térmico também ajudam a avaliar o desempenho de plásticos e borrachas em relação ao envelhecimento térmico, garantindo sua estabilidade e segurança durante o uso prolongado.
3. Componentes Eletrônicos
Os componentes eletrônicos sofrem flutuações de temperatura durante a operação, o que pode afetar seu desempenho e vida útil.
Câmaras de teste de choque térmico
Simular essas mudanças de temperatura, ajudando engenheiros a identificar potenciais pontos de falha, otimizar projetos e melhorar a confiabilidade e a estabilidade dos produtos. Por exemplo, dispositivos semicondutores e placas de circuito impresso (PCBs) são normalmente testados quanto ao desempenho sob variações de temperatura. Os testes de choque térmico podem verificar a qualidade da soldagem e o desempenho elétrico de componentes eletrônicos, reduzindo falhas elétricas e curtos-circuitos causados por mudanças de temperatura.
4. Materiais Compósitos
Materiais compósitos são amplamente utilizados nas indústrias aeroespacial, automotiva e de construção. Esses materiais geralmente são compostos por diferentes tipos de materiais, o que torna seu comportamento sob mudanças de temperatura complexo. Câmaras de teste de choque térmico auxiliam engenheiros a compreender parâmetros como o coeficiente de expansão térmica e a resistência de ligação entre camadas de materiais compósitos, otimizando seu projeto e aplicação. O desempenho em testes de choque térmico pode auxiliar pesquisadores a aprimorar o projeto estrutural de materiais compósitos, aprimorando seu desempenho e confiabilidade em ambientes extremos.
Usos proibidos de câmaras de teste de choque térmico
Apesar de suas funções poderosas, existem certos usos proibidos de câmaras de teste de choque térmico para garantir a segurança do equipamento e dos operadores:
-
Não teste nem armazene substâncias inflamáveis, explosivas ou voláteis.
-
Não teste nem armazene substâncias corrosivas.
-
Não teste nem armazene amostras biológicas.
-
Não teste nem armazene fontes de forte radiação eletromagnética.
A importância do teste de choque térmico
Os testes de choque térmico são cruciais para o desenvolvimento de produtos e o controle de qualidade. Ao simular mudanças extremas de temperatura, potenciais problemas em materiais e produtos podem ser identificados com antecedência, prevenindo riscos à segurança e perdas econômicas causadas por falhas de materiais. Por exemplo, na indústria automotiva, os testes de choque térmico garantem a confiabilidade dos componentes do motor em ambientes de alta e baixa temperatura, melhorando o desempenho e a segurança do veículo. Na indústria eletrônica, os testes de choque térmico verificam a confiabilidade de produtos eletrônicos sob flutuações de temperatura, prevenindo a degradação do desempenho e falhas causadas por estresse térmico.
Além disso, os testes de choque térmico são amplamente utilizados em dispositivos médicos, aeroespacial e materiais de construção. Garantir uma operação estável em ambientes extremos por meio de testes de choque térmico garante a segurança e o desempenho nessas áreas críticas. Por exemplo, equipamentos aeroespaciais e dispositivos médicos podem sofrer variações extremas de temperatura durante o uso. Os testes de choque térmico podem simular essas condições, verificando sua confiabilidade e segurança em aplicações reais.
Resumindo,
câmaras de teste de choque térmico
são indispensáveis nos testes industriais modernos. Eles auxiliam engenheiros e fabricantes a compreender o desempenho de materiais e produtos sob condições extremas de temperatura, garantindo sua confiabilidade e segurança em diversos ambientes. A aplicação adequada de testes de choque térmico pode melhorar a qualidade do produto, aumentar a competitividade no mercado e agregar maior valor comercial às empresas. À medida que a tecnologia avança e os campos de aplicação se expandem, as câmaras de teste de choque térmico continuarão a desempenhar um papel importante no impulsionamento da inovação e do desenvolvimento em diversos setores.
