Máquinas GESTER para EN388 2016: Luvas de Proteção Contra Riscos Mecânicos

EN 388: 2016 Visão geral

A EN 388 é uma das normas europeias mais comuns para testando luvas de proteção contra riscos mecânicos em aplicações industriais em geral.

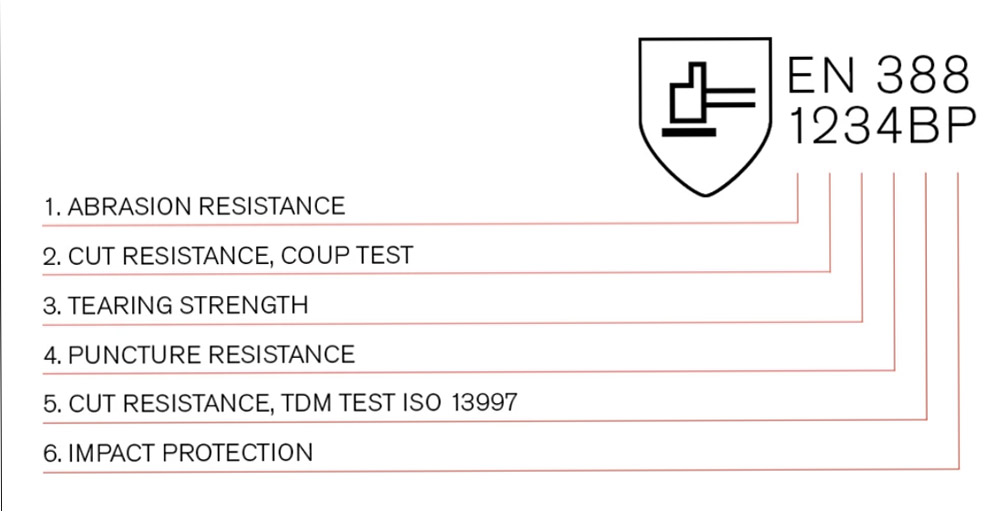

A norma EN 388 inclui quatro testes de desempenho: resistência à abrasão, resistência ao corte por lâmina, resistência ao rasgo e resistência à perfuração.

O desempenho da luva é classificado de acordo com quatro ou cinco níveis de desempenho. O usuário final pode então selecionar uma luva com um perfil de nível de desempenho adequado a uma atividade de trabalho específica. Assim, por exemplo, uma luva pode ter nível de desempenho 4 para abrasão, mas nível 1 para rasgo (nas normas europeias, quanto maior o número, maior a proteção).

Teste para EN 388: 2016

Amostragem e condicionamento

Equipamento GESTER: Câmara de teste de temperatura e umidade programável GT-C52
Capacidade: 80L ou 150L (escolha uma)
Faixa de umidade: 20%~98%
Faixa de temperatura: -20~150°C
Fonte de alimentação: 1∮ CA 220V 50/60HZ
Acessórios padrão: Vídeo de operação, Certificado de qualidade, manual de operação em inglês.


Abrasão
Amostras são cortadas da palma de uma luva e esfregadas contra uma lixa usando uma máquina de abrasão do tipo "Martindale". O número de ciclos necessários para a perfuração das amostras é medido. O nível de proteção é expresso em graus de 1 a 4 e depende do número de revoluções necessárias para que um furo apareça no material. Quanto maior o número, melhor a resistência à abrasão.

Testador de Abrasão Martindale GT-KC13B Em conformidade com a norma EN388.
Posição de teste: 4
Modo de controle: controle PLC e tela sensível ao toque
Acessórios padrão: Peso e suporte de abrasão (1 conjunto), Peso e suporte de pilling (1 conjunto), Tecido abrasivo padrão (2 peças/cabeça), Espuma de suporte padrão 38 mm (60 peças), Discos de feltro tecido padrão 140 mm (2 peças/cabeça), Discos de feltro tecido padrão 90 mm (2 peças/cabeça), Fotografias (Cópia única), Modelo de corte de amostra (D 38/90/140 mm, cada 1 peça), Peso de prensagem (1 peça), Carregador de amostra em formato de tigela (1 peça), Esfera de aço (3 peças), Linha de energia (1 peça), Manual em inglês, Certificado de qualidade.


Corte de lâmina
Amostras são retiradas da palma de uma luva e o número de ciclos necessários para cortar toda a espessura da amostra de teste com uma lâmina circular rotativa é registrado. O fio da lâmina varia e é avaliado usando a máquina de teste de corte para cortar um tecido de referência padrão. A resistência ao corte da luva é baseada em um índice relativo que compara o número de ciclos necessários para cortar a luva em comparação com o tecido padrão. A norma EN 388 define cinco níveis de desempenho, que variam do nível 1 = índice de corte > 1,2 ao nível 5 = índice de corte > 20.

Testador de corte de luvas e cabedais de calçados de segurança GT-KC29
Curso: 50 mm
Carga: 50±0,5 N
Suporte para amostras: 2 conjuntos
Lâmina circular: Diâmetro 45±0,5 mm, Espessura 0,3 mm, Ângulo de corte 30°~35°
Velocidade máxima de corte: velocidade linear de 10 cm/s
Contador: display LCD, 0-99.999.999
Fonte de alimentação: AC220V 50/60HZ
Normas: EN 388 seção 6.2, ISO 20344 seção 6.14, GB/T 20991 seção 6.14, AQ 6102 seção 4.3.2, AS/NZS 2210.2 seção 6.14
Acessório padrão: Suporte de amostra (2 conjuntos), Lâmina circular (1 peça), Folha de alumínio (1 rolo), Papel de filtro (1 peça), Linha de energia (1 peça).

Rasgar
Amostras do tipo "perna de calça" são retiradas da palma de uma luva e rasgadas em uma máquina de ensaio de tração padrão. A norma EN 388 define quatro níveis de desempenho, que vão do nível 1 = resistência ao rasgo > 10N ao nível 4 = resistência ao rasgo > 75N.

Testador universal GT-K01 para perfuração e rasgo Teste er
(Modelo de controle de computador de coluna dupla)
Capacidade máx.: 5KN
Célula de carga: A marca dos EUA
Velocidade de teste: 0,001-1000 mm/min
Exibição: Modo de exibição do computador
Resolução de força: 1/100.000
Precisão de força: ≤+/-0,5%
Resolução do curso: 0,001 mm
Resolução do extensômetro: 0,001 mm
Normas: EN 388
Acessório padrão: Garras de tração plana GT-KE22 (1 conjunto), software de operação em inglês (1 peça), cabo de conexão com PC (1 peça), extensômetro (1 conjunto), linha de energia (1 peça).

Punção
Amostras são retiradas da palma de uma luva e a força necessária para penetrá-la com um estilete específico, utilizando um Testador de Compressão e Perfuração para Calçados de Segurança, é medida. A norma EN 388 define quatro níveis de desempenho, que variam do nível 1 = Força de perfuração > 20 N ao nível 4 = Força de perfuração > 150 N.

Equipamento GESTER: Testador de compressão e perfuração de calçados de segurança GT-KB12A
Capacidade máx.: 30KN
Resolução de força: 1/10000
Precisão de força: ≤+/-0,2%FS
Faixa de curso: 0-300 mm
Resolução do curso: 0,01 mm
Carga de compressão: 15KN ou 10KN
Prego de teste: Ø4,5 mm
Velocidade de compressão: 5±2mm/min
Fonte de alimentação: 1∮ CA 220V 50/60HZ
Normas: EN 388 seção 6.4
Acessório padrão: Cilindro (1 peça), Prego de teste (1 peça), Software de operação, Linha de energia (1 peça), Grampo inferior EN 388 para testador de perfuração (dimensão interna 20 mm).

Proteção contra impactos
Com exceção dos dedos, cada área onde se alega proteção contra impactos deve ser testada quanto à atenuação do impacto, medindo-se a força máxima transmitida. Para atender aos requisitos, essa força deve estar abaixo de um valor definido.

Aplicação da EN 388: 2016

A norma EN 388 especifica requisitos e métodos de teste para luvas de proteção contra riscos mecânicos. A norma abrange todos os tipos de luvas de proteção contra riscos mecânicos. Os setores de aplicação típicos incluem:
