Modelo

GT-C 203

Tamanho da amostra

(90 ± 1)mm × (90 ± 1)mm

Sensor A

(1) Diâmetro dos sensores de teste superior e inferior: Φ 58,5 mm

(2) Distância da área do anel:

Distância entre os anéis internos: 5,0 mm; distância entre os demais: 4,5 mm;

Existem 7 anéis de teste

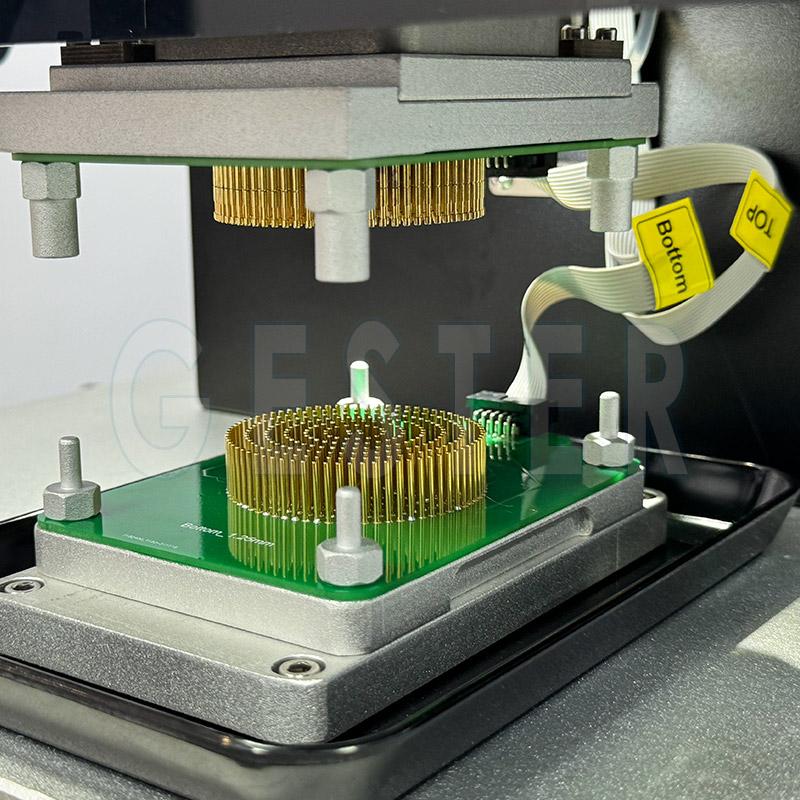

(3) Sonda do sensor superior:

Especificação da sonda de mola: diâmetro da superfície de contato 1,54 ± 0,05 mm, cobre banhado a ouro

(4) Sonda do sensor inferior:

diâmetro da superfície de contato 1,2 ± 0,05 mm.

Cobre banhado a ouro; Resistência <5 0 m Ω

Sensor B

(1) Diâmetro dos sensores de teste superior e inferior: Φ 58,4 mm

(2) Distância da área do anel:

distância do anel interno 5,0 ± 0,05 mm, um total de 7 anéis de teste

(3) Sonda do sensor superior:

Especificação da sonda de mola: diâmetro da superfície de contato 0,54 ± 0,02 mm, cobre banhado a ouro

(4) Sonda do sensor inferior:

Diâmetro da superfície de contato 1,2 ± 0,02 mm.

Cobre banhado a ouro; Resistência <5 0 m Ω

Sistema de teste de transporte de líquidos

Tempo de transferência: 20 segundos

Volume de líquido transferido: 0,22g ± 0,01g;

Especificação da saída para transporte de líquido: tubo de aço inoxidável com diâmetro interno de 0,5 mm.

Teste a condutividade da solução padrão

16 ms ± 0,2 ms

Hora do teste

120s

A pressão da cabeça de teste

A: 9,8 N ± 0,15 N B: 4,65 N ± 0,05 N

Fonte de energia

CA 220V ± 10V 50HZ 160W

Tamanho externo

510 mm (C) × 600 mm (largura) × 800 mm (A)

Peso

≈ 50 Kg
