Marca:
GESTERItem número.:
GT-N23Pedido (MOQ):
1Tempo de espera:
15-30 daysDetalhes do produto

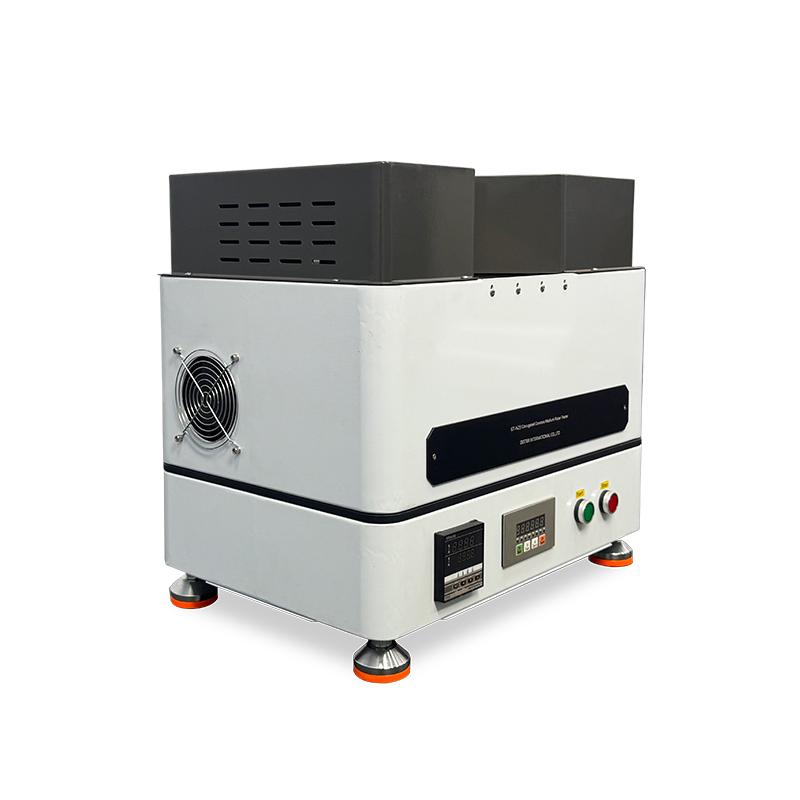

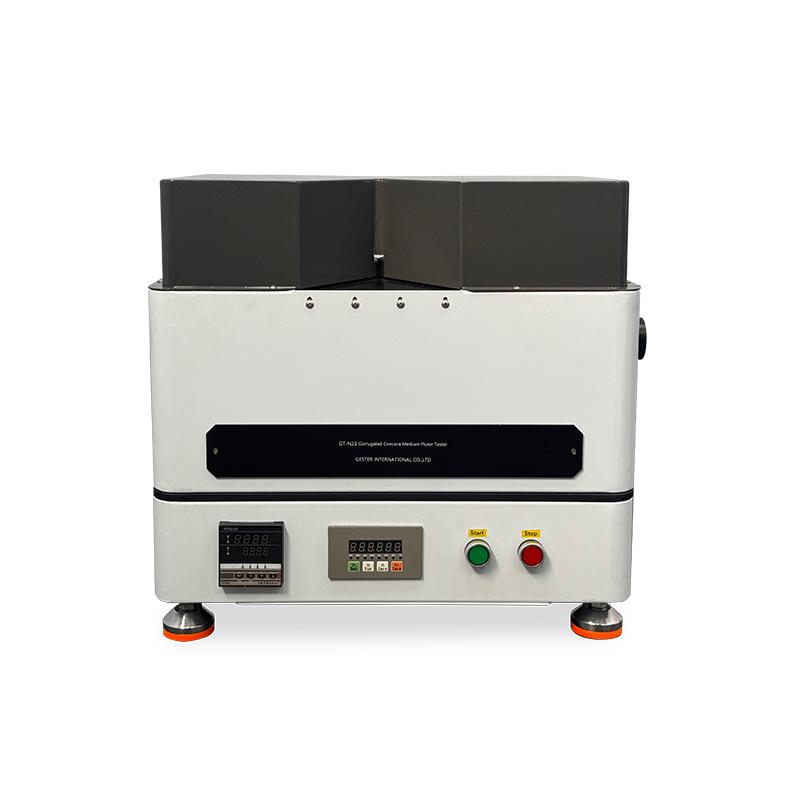

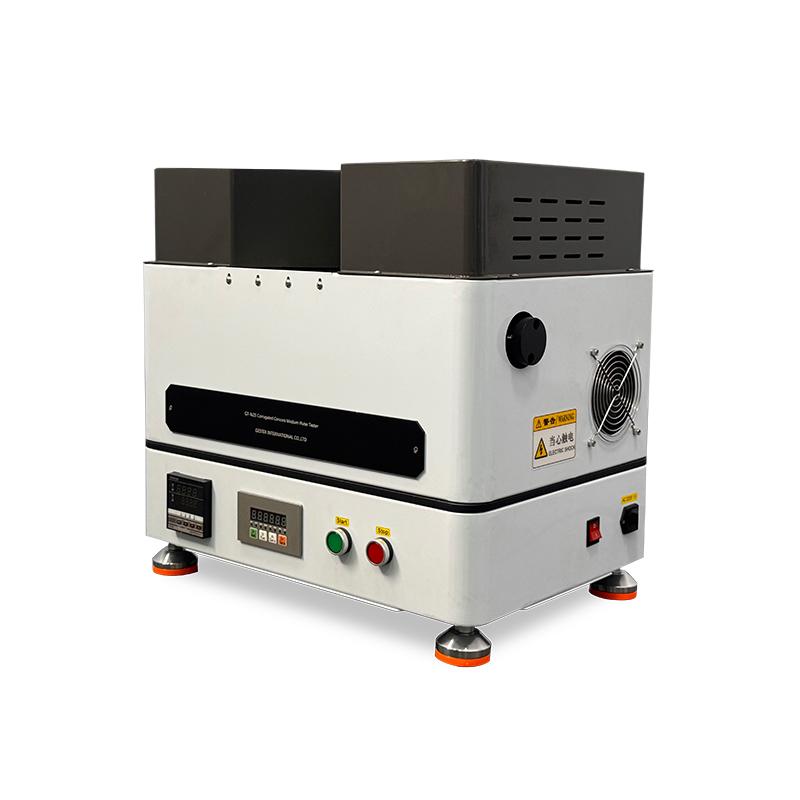

O testador de flauta média corrugada é usado para testar a compressão plana e a resistência à compressão vertical do meio corrugado após o meio corrugado canelado de laboratório. Este testador é especialmente usado para fazer amostras padrão para teste de resistência à compressão plana e teste de resistência à compressão vertical de meio corrugado - faça forma de onda corrugada padrão (o meio corrugado após caneluras de laboratório). Depois de corrugado, use um testador de compressão totalmente automático ou microcomputador para determinar a resistência plana e compressiva do meio corrugado. Está em conformidade com o padrão QB/T 1061, GB/T2679.6, ISO7263 e assim por diante. Este testador é amplamente utilizado em fábricas de papel, pesquisas científicas, instituições de inspeção de qualidade e outras indústrias de papel ondulado.
QB/T 1061, GB/T2679.6, ISO7263, TAPPI T 809 om-1
Modelo |
GT-N23 |
Velocidade de trabalho |
4,5 r/min , erro < 0,5 r/min |
Resolução de exibição de temperatura |
1℃ |
Precisão de medição de temperatura |
0,5 nota ± 1 palavra |
Faixa de temperatura ajustável |
temperatura ambiente ~200℃ |
Faixa ajustável de pressão de trabalho |
(49~180)N, a pressão de trabalho deve ser consistente com a pressão de trabalho real do rolo de flauta, o erro não deve exceder ±10% |
Temperatura de trabalho padrão |
175°C, o erro real não deve exceder 8°C a 177°C |
Temperatura de segurança |
Após o tempo de trabalho ≥ 2h, a temperatura do casco não deve exceder 50°C |
Mecanismo de aquecimento |
a resistência de isolamento da placa quente deve ser > 5m Ω |
Monitoramento em tempo real |
Com janela de monitoramento (155×338mm), pode ser aberta a qualquer momento para monitorar o estado de funcionamento em tempo real |
Temperatura ambiente |
20 ± 10 ℃; sem vibração, sem gás inflamável e corrosivo |
Tipo de dente padrão |
Um tipo de dente |
Diâmetro externo do rolo de flauta |
228,5±0,5 mm |
Espessura do rolo da flauta |
16 ± 1mm |
Número de dentes |
84 peças |
Raio do arco da crista da rosca |
R l,5 ± 0,1 mm |
Raio do arco do vale do dente |
R 2,0 ± 0,1 mm |
Altura do dente inteiro |
4,75±0,05mm |
Ambiente de fonte de alimentação |
a faixa de flutuação da tensão da fonte de alimentação não deve exceder 10% da tensão nominal |
A mesa de trabalho é estável e plana, sem vibração. Ângulo |
90 graus |
Tensão da mola |
100N |
Dimensão (C×L×A) |
≈ 5 40 mm×3 90 mm× 55 0mm |
Poder |
CA220V,50Hz |

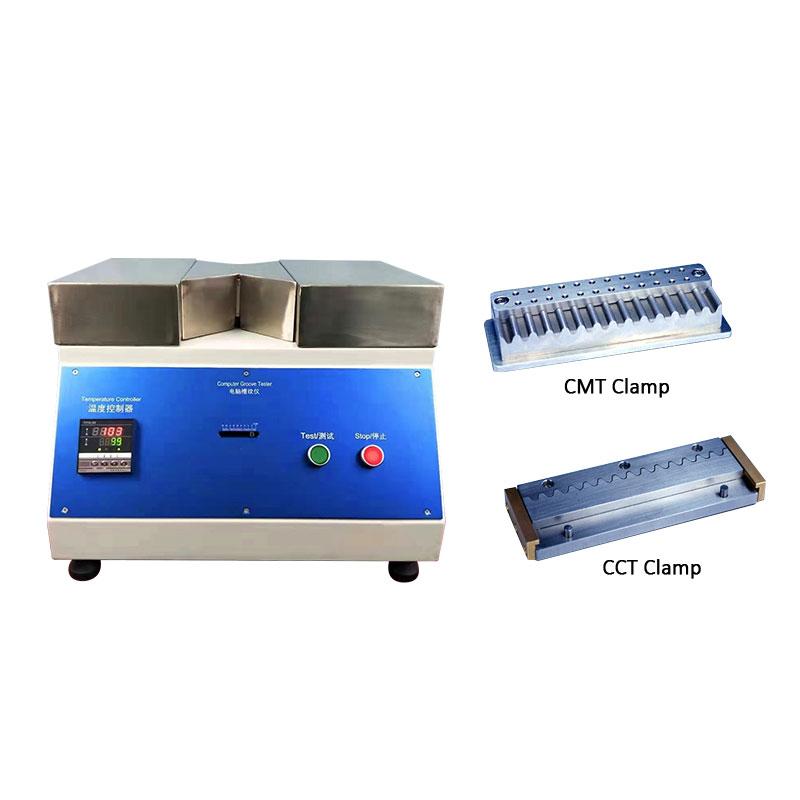

Braçadeira CMT |
|
profundidade da rosca |
4,75±0,05 mm |
Raio do dente inferior |
2,4±0,1 mm |
Pico dos dentes |
8,5±0,05mm |
Tamanho |
70±0,1mm×40±0,1mm |
Braçadeira CCT |
|
Comprimento do dente |
> 19 mm |
Número de dente |
16 peças |
Altura do dente |
2,4±0,1 mm |
Tamanho |
152±0,1mm×62±0,1mm |
