Marca:
GESTERItem número.:
GT-LA10DPedido (MOQ):
1Tempo de espera：
20-30 daysDetalhes do produto

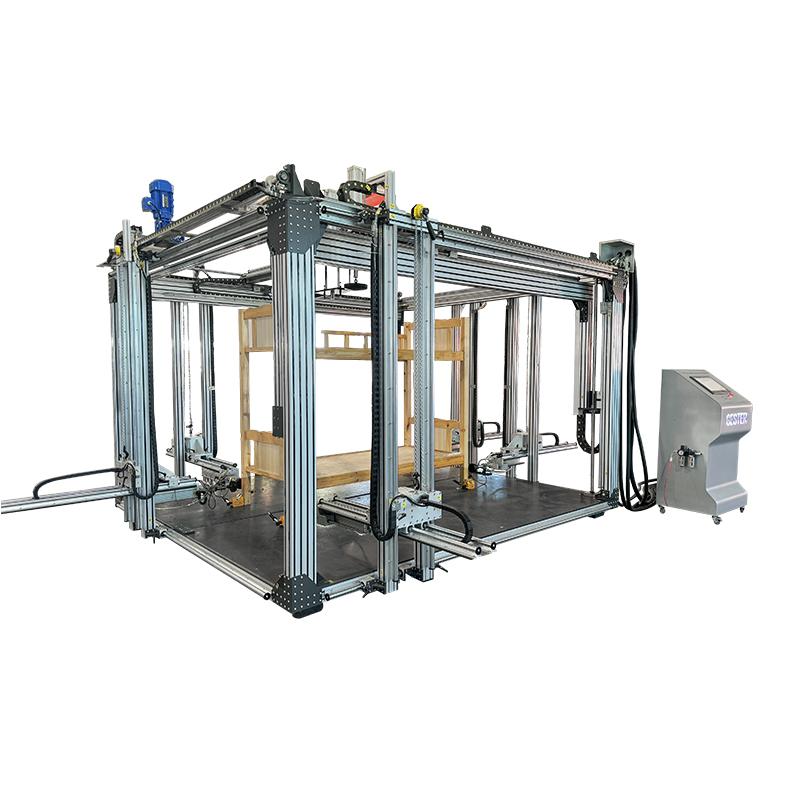

Máquina de teste universal para móveis com controle PLC GT-LA10D
Aplicativo:
EsseTestador de móveisÉ usado para testar as propriedades mecânicas de mesas, escrivaninhas, camas, berços e cadeiras. Pode realizar testes de carga estática horizontal, carga estática vertical, impacto e durabilidade.
Recurso:
1. A Máquina de Teste de Móveis adota um design de estrutura de armação. A armação é feita de alumínio industrial de alta qualidade, bonita e espaçosa.
2. Até 8 conjuntos de cilindros de carga instalados, 5 conjuntos em cilindros horizontais em cada um dos quatro lados, 2 conjuntos de cilindros verticais e 1 conjunto de cilindros de impacto na estrutura superior. Todos os cilindros podem ser ajustados para cima e para baixo, para frente e para trás, para cobrir todas as superfícies de montagem. Os 8 conjuntos de cilindros podem executar operação conjunta ou independente.
3. O bloco fixo inferior é livre para ajustar a posição para acomodar diferentes especificações da amostra.
4. PLC + tela sensível ao toque colorida de 15 polegadas para controlar as ações da máquina; a operação é intuitiva e simples.
5.GESTERpesquisa e desenvolvimento independentes, design exclusivo, adotando o modo de controle de válvula proporcional elétrica SMC + acionamento de cilindro para atender amplamente aos padrões internacionais de precisão de força e requisitos duplos de velocidade de teste; sensor de força de alta precisão detecta o valor da força imediatamente; cada grupo de carga ajusta o controle individualmente; a força de carga é estável e confiável.
6. Plataforma de carga removível, pode facilmente trocar as diferentes plataformas de carga para atender aos diferentes requisitos de teste.
|
Modo de controle |
Controle PLC |
|
O comprimento máximo do espécime |
3m |
|
Sensor de força |
2,5 KN |
|
Modo de controle |
PLC+ Tela sensível ao toque + Sistema GESTER |
|
Método de condução |
Cilindro AIRTAC: 8 peças Válvula proporcional elétrica SMC 7 peças
|
|
Suprimento de ar |
≥0,6 MPa |
|
Fonte de energia |
CA 220 V 50 Hz/60 Hz |
|
Máquina dimensões |
5980 × 5680 x 3940 mm (C×C×H) |
|
Pesos da máquina |
3000KG |
Padrãos
Tcapazes& DesksUnidades de armazenamento
EN1730-2012 Seção 6.2, 6.3, 6.4,6.5, 6.6, 7.2, 7.3 ,
BS EN 15372-2016 Teste1, Teste2, Teste3, Teste5, Teste6, Teste8, Teste10,
AS NZS 4610.3-1999 Anexo B,D,E,G,N,P,R
AS NZS 4442-1997 Anexo A,B,H,J
EN527-3, EN581-3,
GB/T 10357.1,
ISO 7170 Seção 6.2.2, 6.4.1,7.5.2
BS4875-7（correspondendo comISO7170)
Cadeiras e Bancos
EN 1728-2012 Seção 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17,6.24,7.3, 7.4, 7,9, 8,2, 8,4,1,8,5, 8.8
EN581-2-2015（correspondente à EN1728-2012),
EN1335-3 -2009 Seção 7.2.1, 7.2.2, 7.3.1
EN 1729-2-2012 Seção 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.7
EN 16139-2013（correspondente à EN1728-2012)
ISO 7173-1989 Seção 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, 7.10
BS5459-2-2000 Seção A5.15.2
Seção BS5459-2-2000 A5.2,
GB/T 10357.3 -2013 Seção 4.3,6.4,4.7,4.8,4.10,4.11,6.9
Cama
EN 1725-2023 Seção 6.6 TESTE 1,2,3,4,5,6,7,8,12
EN 747-2 Seção 5.4,5.5,5.6.1,5.7,5.8
ISO198833-2018Seção 6.2,6.3.1,6.3.2,6.4.1,6.4.2,6.4.3,6.5.1,6.5.2, 6.6
Acessórios
|
PadrãoAcessórios |
5 conjuntos |
Dispositivo de carregamento horizontal |
|
2 definirs |
Dispositivo de carregamento vertical |
|
|
1 conjunto |
Dispositivo Impactor |
|
|
2 peças |
GT-LB01-2 Almofada de carga do assento |
|
|
2 peças |
GT-LB01-3 Plataforma de carga de assento menor |
|
|
2 peças |
GT-LB01-4 Plataforma de carregamento traseira |
|
|
7 peças |
GT-LB01-5 Plataforma de carregamento local |
|
|
1 conjunto |
Dispositivo de impacto de assento GT-LB01-6 |
|
|
1 set(350 libras) |
Dispositivo de impacto tipo saco BIFMA GT-LB01-11 |
|
|
7 peças |
Sensor de força |
|
|
7 peças |
Elétrico pproporcional vocêalve |
|
|
1 conjunto |
Motor |
|
|
8 peças |
Rolhas |
|
|
OpcionalUMacessórios |
1 definir |
Modelo de ponto de carga GT-LB01-1A |
|
1 definir |
Martelo de impacto GT-LB01-7 |
|
|
2 definirs |
GT-LA25 Teste de massa de beliche |
|
|
4 peças |
Plataforma de carregamento de 75 mm * 75 mm |
|
|
1 conjunto |
Peso sobreposto do disco de 100 kg |
|
|
1 peça |
Plataforma de carga Φ300MM |
|
|
1 peça |
Plataforma de carga Φ400MM |
|
|
1 conjunto |
GT-MA12B Compressor de ar |
