Marca:
GESTERItem número.:
GT-LC02Pedido (MOQ):
1Detalhes do produto

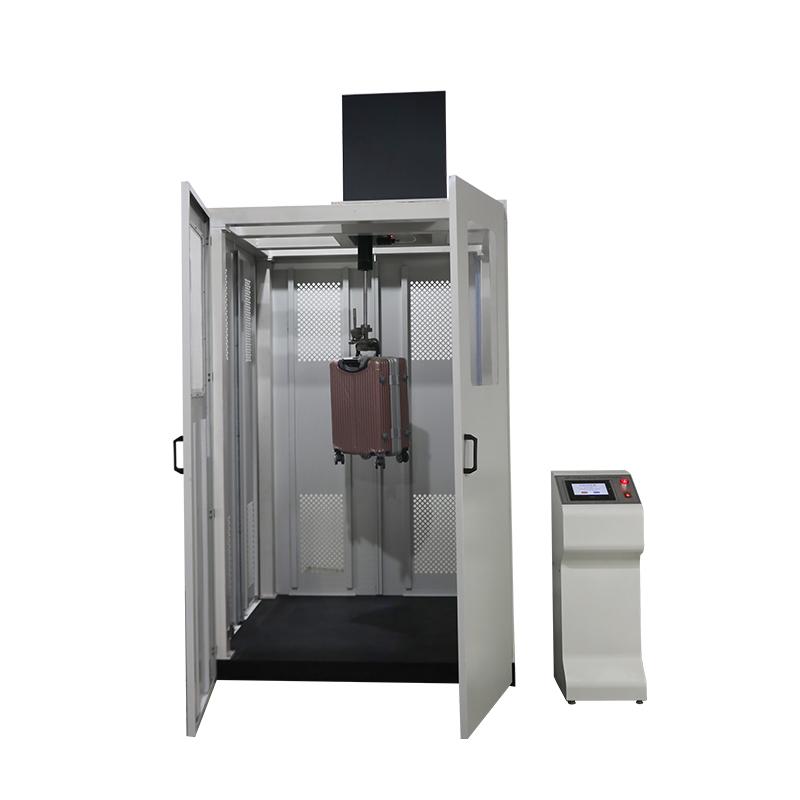

Máquina de teste de impacto de vibração de bagagem GT-LC02
Aplicativo
O objetivo é testar a resistência ao impacto oscilante da alça, das linhas de costura e de toda a estrutura das malas. Adequado para vários tipos de bolsas e estojos.
Recursos

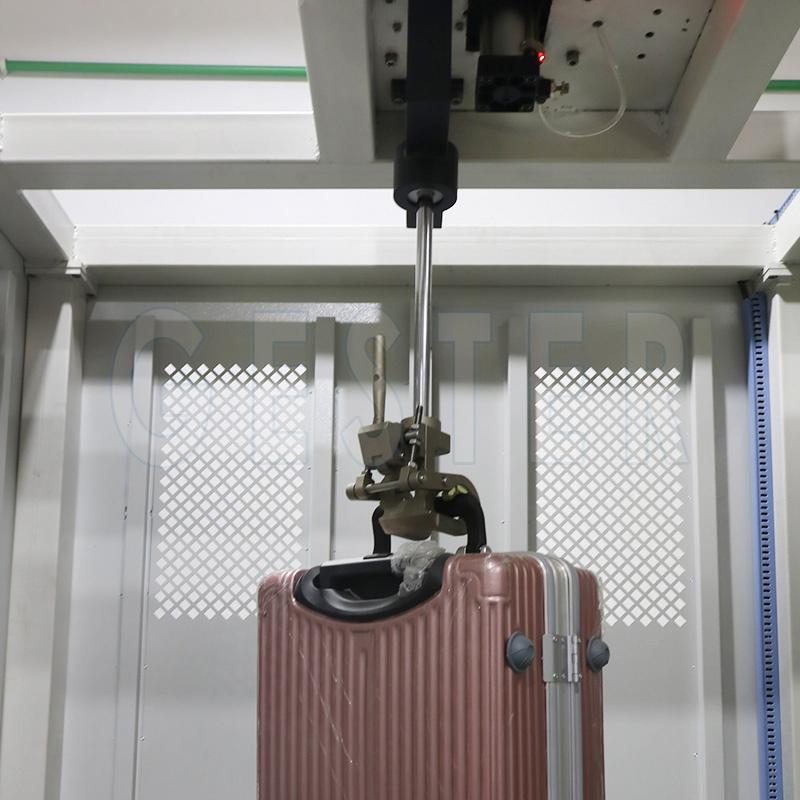

A GESTER desenvolve nosso próprio sistema de controle com funções de ajuste e contagem de tempos. Existem funções de início, parada, pausa, contagem e limpeza no painel de controle de teste. Pode contar de 0 a 999.999 vezes. A máquina para automaticamente quando os tempos definidos são atingidos ou quando a alça da mochila está danificada. O sistema de controle controla os cilindros subindo e descendo. Ao atingir a extremidade inferior, o sistema de controle induz a liberação de eletroímãs próximo à parte inferior da chave. Fazendo impacto livre sob a ação da gravidade, o impacto na extremidade da mola é a força da mola, em oscilação repetida e o cilindro conduz o eletroímã para a extremidade inferior repetindo as ações acima, a velocidade de impacto é de 20±2 vezes por minuto.
Padrões
QB/T 2922-2018, QB/T 5083-2018- de setembro, QB/T 1333 - 2018
|
Modelo |
GT-LC02 |
|
Sistema de controle |
PLC e tela sensível ao toque (usando sistema de controle de interface homem-máquina, fácil de operar, corte de energia e função de economia) |
|
Contando |
0-999 999 vezes, o ltestador de choque oscilante de bagagem desligará automaticamente quando atingir o número definido de vezes, definindo o número de impacto na interface homem-máquina. |
|
Cilindro de Acionamento |
Cilindro de 100 KG de peso, Cilindro AINTAC |
|

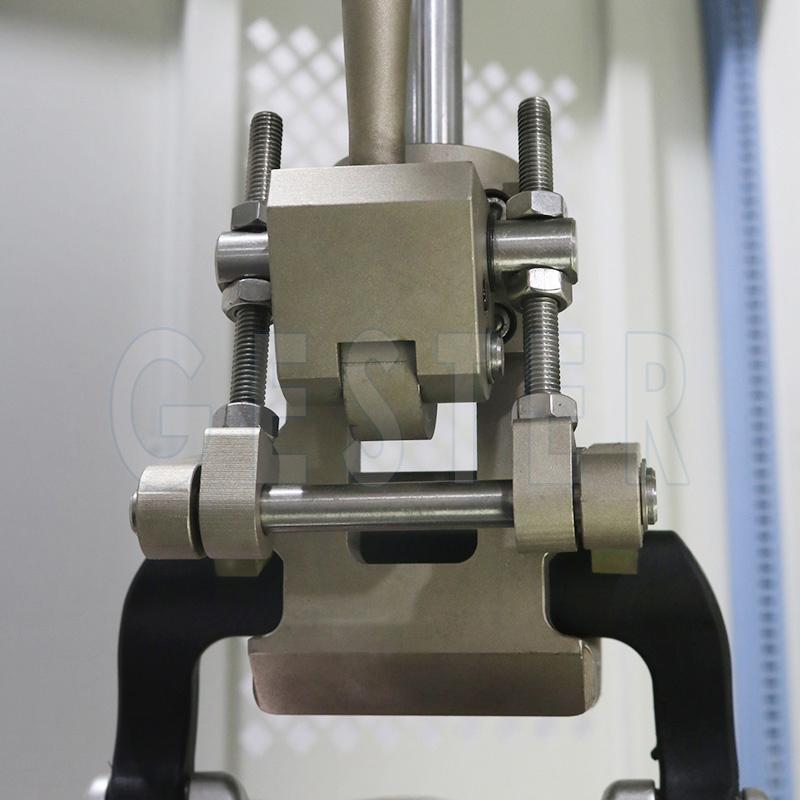

Grampo de amostra |
ventosa inferior, bloco de borracha de amortecimento superior, haste de impacto, o peso total das braçadeiras comuns é (8,1 + 0,2) kg. |
|
Curso de impacto |
O dispositivo de impacto pode se mover para cima e para baixo, e o curso unidirecional é (150 ±5) mm. O curso é definido com base no dispositivo de impacto com uma carga adicional de 30 kg. |
|
Peso de impacto |
O curso é definido com base na carga adicional do dispositivo de impacto de 30 kg. |
|
Mola de impacto |
Sconstante de mola (17,54±0,88) mm, a seção da mola é retangular (8,5 mmÃ4,2 mm) de comprimento (165±5) mm, diâmetro externo (44,5±0,5) mm, diâmetro interno (28,0 ±0,5) mm, número efetivo (17 solo 0,5) voltas. |
|
Bloco de amortecimento |
Ambas as extremidades da mola de amortecimento estão equipadas com um bloco de borracha de amortecimento circular com um diâmetro externo de 100±5 mm, uma altura de 30±3 mm e um diâmetro de um furo central de 22±2 mm. O material principal é o poliuretano termoplástico e a dureza é Shore A 85±3. O furo central do bloco de amortecimento inferior deve garantir que a haste de impacto passe livre e suavemente. |
|
Grampo de mochila |
A qualidade da braçadeira do cinto da mochila é (1,35±0:05) kg. |
|
Materiais de fixação de amostra |
bcouro felpudo com seção de camada dividida de ovino, espessura 1,5 mm~2,0 mm, largura (100 ± 5) mm, maciez 1,5 mm~2,5 mm (abertura de teste 25 mm). |
|
Fonte de gás |
6KG/CM2 |
|
Fonte de alimentação |
220 V, 50/60Hz |
|
Peso |
500kg |
