Marca:
GESTERItem número.:
GT-C13Pedido (MOQ):
1Pagamento:
TT or L/COrigem do Produto:
ChinaPorto de embarque:
Xiamen PortTempo de espera：
15 daysDetalhes do produto

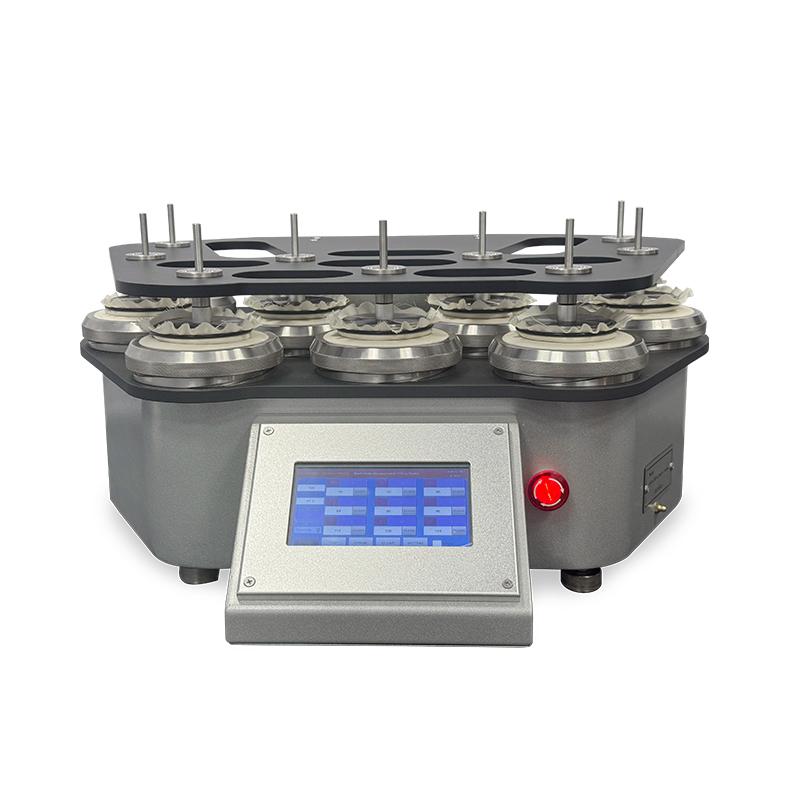

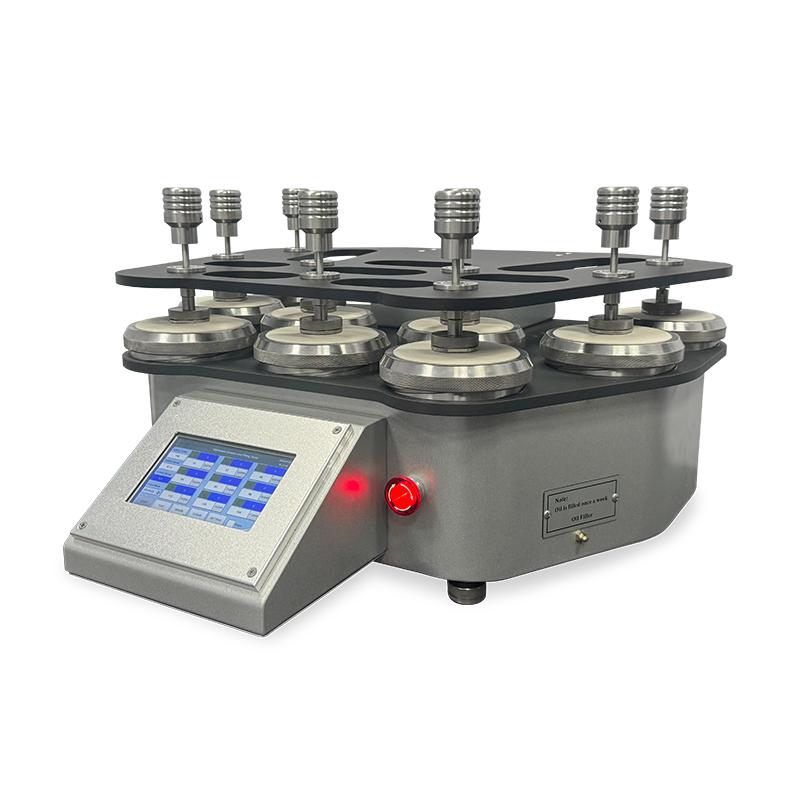

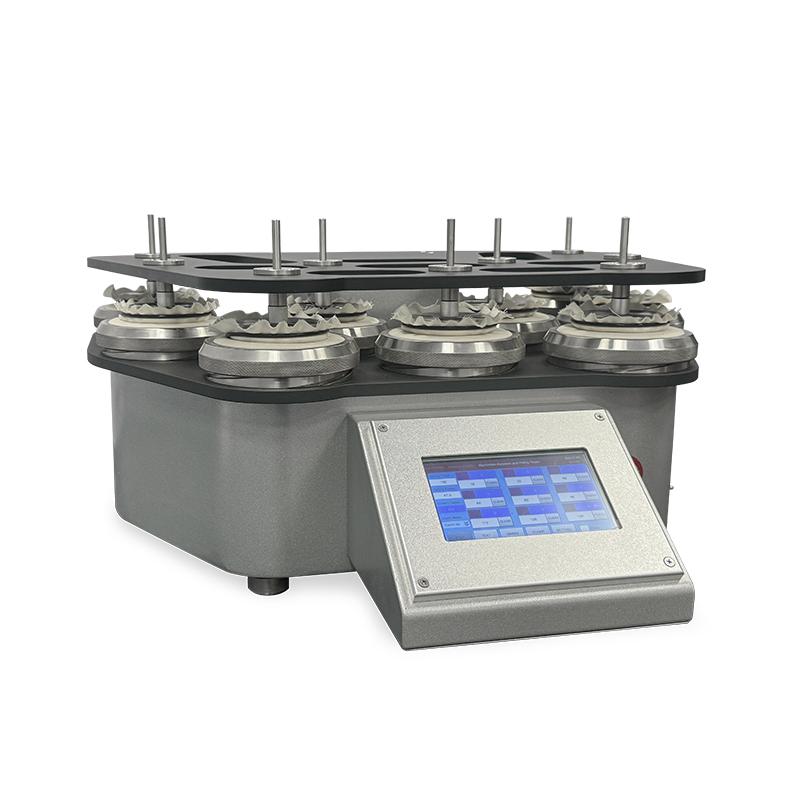

Testador de abrasão e formação de pilling Martindale GT-C13
|
Aplicação do testador Martindale:
Design novo e atualizado Testador de abrasão e formação de pilling Martindale é acionado por sistema servo duplo. A trajetória de movimento padrão da figura de Lissajous é gerada por algoritmo digital. A operação é precisa e a calibração totalmente automática é realizada com um clique. Configura seis modos de teste: abrasão 60×60, pilling 24×24, 60-X, 60-Y, 24-X, 24-Y. O sistema pode alternar entre vários modos com um clique, sem necessidade de qualquer outra operação de conversão de hardware.
É determinado a resistência à abrasão e à formação de pilling de todos os tipos de estruturas têxteis. As amostras são friccionadas contra abrasivos conhecidos sob baixas pressões e em direções continuamente variáveis, e a quantidade de abrasão ou formação de pilling é comparada com parâmetros padrão.
Abrasão:GB/T 21196.2, GB/T 13775, ISO 12947, ASTM D4966, CEN/TS-16611, IWS TM 112, M﹠S P19, Next 18, SN 198529, TWC 112, JIS L1096 (método de placa esférica ISO17076-2, opcional), EN388, EN 13770, NWSP 020.5
Pilling: GB/T 4802.2, ISO 12945, ASTM D4970, IWS TM 196, M﹠S P17, Next TM26, SN 198525, CEN/TS-16611
Indústrias de aplicação:
|
1. Padrão de teste: figura de Lissajous, linha reta.
2. Posições de trabalho: 4, 6, 8, 9 opcionais.6. Os pesos e os componentes principais são feitos de aço inoxidável, que é bem formado e durável em uso.
7. Para evitar deformações, a placa de movimento superior foi especialmente feita de liga de alumínio 316.
8. Em vez da estrutura suportada por esferas de aço, o novo design aprimorado evita o risco de uma placa de cobertura irregular causado pelo desgaste das esferas. A placa de cobertura pode ser dobrada e levantada para facilitar o carregamento da amostra e os resultados do teste.
9. O orifício de injeção de óleo lubrificante adicionado é conveniente para os clientes realizarem a manutenção e garantirem que a máquina possa funcionar de forma estável por um longo período.
|
Modelo |
GT-C13B-4 |
GT-C13B-6 |
GT-C13B-8 |
GT-C13B-9 |
||||
|
Posições de trabalho |
4 |
6 |
8 |
9 |
||||
|
Modo de controlemodo |
Controle por PLC e tela sensível ao toque |
|||||||
|
Ccontador rfaixa |
0~999999 vezes |
|||||||
|
Pressão de teste
|
Teste de abrasão |
A)Suporte de espécime: (198 ±2)g B) Peça de carga maior: (597±5)g C) A massa total: (795± 7)g , para roupas de trabalho, estofados, roupas de cama e tecidos para uso técnico (pressão nominal de 12kpa) |
||||||
|
A)Suporte de espécime: (198 ±2)g B) Peça de carregamento menor: (397±5)g C)A massa total: (595± 7)g, para vestuário e têxteis domésticos, excluindo estofados e roupa de cama (pressão nominal de 9 kPa) |
||||||||
|
Teste de formação de borbotos |
A)Saço inoxidável peça de carregamento: (260 ± 1) g Suporte de amostra: (155 ± 1)g C) A massa total: (415± 2)g |
|||||||
|
Suporte efetivo diâmetro |
A) Abrasão Suporte: Φ(28.65 ± 0.05)mm |
|||||||
|
B) Formação de bolinhas Suporte: Φ(90 ± 0.10)mm |
||||||||
|
Rotacional velocidade |
47.5± 2.5 |
|||||||
|
r/minPeso de p |
ressão Massa: (2.5 ± 05) kg |
|||||||
|
Diâmetro: Φ(120 ± 10) mm |
||||||||
|
Fonte de alimentação |
CA220V 50/60Hz |
|||||||
|
Dimensões(C x L x A) |
60×55×41cm |
88×61×41cm |
90×62×41cm |
90×62×41cm |
||||
|
Peso |
75kg |
130kg |
145kg |
150kg |
||||
Acessórios A:
|
Peso de abrasão e suporte |
1 conjunto |
|
Peso de formação de bolinhas e suporte |
1 conjunto |
|
Padrão aabrasão do tecido |
2 peças para cada cabeça |
|
Padrão bembalagemfespuma 38mm |
caixa de 60 unidades |
|
Padrãowtecidoffeltroddiscos 140mm |
2 unidades para cada cabeça |
|
Padrãowtecidoffeltroddiscos90mm |
2 unidades para cada cabeça |
|
Fotografias (copiar uma) |
1 conjunto |
|
Matriz de corte de amostra (Φ38mm, Φ90mm, Φ140mm) |
1 unidade para cada tamanho |
|
Peso de prensagem |
1 unidade |
|
Dispositivo auxiliar para montagem de amostras |
1 unidade |
|
Linha de alimentação |
1 unidade |
Acessórios B:
|
Padrões fotográficos EMPAspadrões parapenchimentotteste (tricotado 3 x 4) |
Opcional |
|
Fotográfico EMPA spadrões para pteste de formação de bolinhas tteste (tecido 3 x 4) |
Opcional |
|
Fotografias SM 50 para pteste de formação de bolinhas tteste IWS + ASTM. 4 conjuntos 1-5 (Liso, Sarja A, Sarja B, Cobertor) |
Opcional |
|
Padrão aabrasivos ftecido |
Opcional |
|
Padrão rsuporte eespuma Φ38 mm |
Opcional |
|
Padrão ttecido ddiscos de feltro 140 mm |
Opcional |
|
Padrão ttecidofDiscos de feltro90 mm |
Opcional |
|
Cortador pneumático de amostras GT-C48 |
Opcional |
|
Placa de esferas para ISO17076-2 |
Opcional |
|
Kits de teste CEN/TS16611 |
Opcional |
|
Suporte de abrasão de meias pelo Método A da EN 13770 |
Opcional |
|
Anel de fixação para material espesso da EN 388 |
Opcional |
P1: Para que é utilizado um testador Martindale?
R: O testador Martindale mede a resistência à abrasão e a tendência à formação de borbotos de tecidos têxteis, esfregando amostras contra abrasivos padrão sob pressão e padrões de movimento controlados.
P2: Qual é a trajetória de movimento do Testador de Abrasão e Formação de Borbotos MartindaleGT-C13B?
R: O GT-C13B utiliza uma trajetória de movimento em figura de Lissajous digital gerada por um sistema de motor servo duplo, garantindo resultados de teste precisos e repetíveis com calibração automática completa com um único clique.
P3: Quantas posições de teste estão disponíveis?
R: O GT-C13B oferece 4, 6, 8 ou 9 posições de trabalho, dependendo dos seus requisitos.
P4: A máquina pode testar tanto abrasão quanto formação de borbotos?
R:Sim, o GT-C13B possui 6 modos de teste (abrasão 60×60, formação de borbotos 24×24, 60-X, 60-Y, 24-X, 24-Y) com alternância de modo com um único clique.
P5: Quais são as opções de pressão de teste?
R:Estão disponíveis duas configurações de pressão nominal:
• 9 kPa - para vestuário e têxteis domésticos (excluindo estofados e roupa de cama)
• 12 kPa - para vestuário de trabalho, estofados, roupa de cama e tecidos técnicos
Suportes de amostra padrão com pesos de 9 kPa e 12 kPa estão incluídos.
P6: Qual é a velocidade de rotação e o intervalo do contador?
R:Velocidade de rotação: 47,5 ± 2,5 r/min
Faixa do contador: 0 ~ 999.999 ciclos com métodos de contagem crescente e regressiva disponíveis.
