Teste de calçados - Método de teste para flexão de calçados inteiros

Testador de Flexão de Sapatos aplica o padrão SATRA TM92, é usado para testar a resistência à flexão de calçados acabados ou solas de calçados.

Objetivo do teste:

É usado para determinar sua resistência à flexão ou indicar rachaduras no sapato ou na sola do sapato por meio de movimentos de flexão recíprocos.

Máquina de teste:

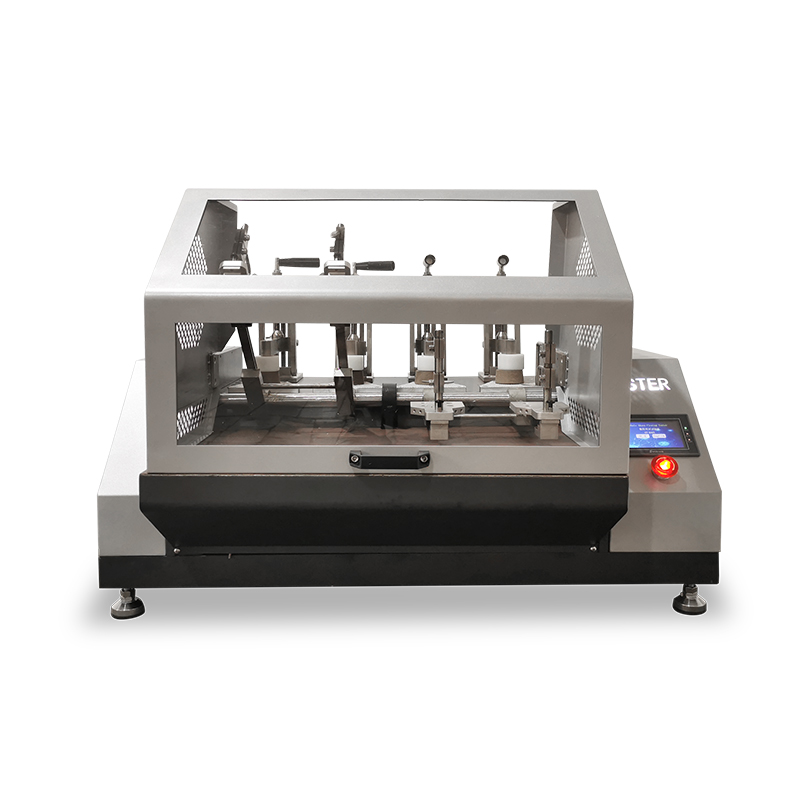

Testador de Flexão de Calçados Inteiros GT-KA01-2

Padrão de teste:

SATRA TM92

Aparelhos e materiais:

a) Gire a placa metálica, a uma taxa de 140 ciclos por minuto.

b) Dois pés artificiais ajustáveis em tamanho e posição

c) Contador digital, possui função de reset e pode ser programado conforme ciclos de teste necessários.

d) Dispositivo de ajuste de ângulo, pode ser ajustado para zero (posição inicial)

f) O painel de controle pode ser usado para controlar o status de funcionamento do instrumento e definir parâmetros do contador, incluindo botão 'START', botão 'STOP', botão manual, botão de reinicialização e contador eletrônico predefinido.

Amostra de teste:

• A amostra deve ser o calçado inteiro concluído após 48 horas de processamento, sem defeitos óbvios.
• Um ou ambos os pares de calçados completos.
• Se possível, guarde o calçado em um ambiente controlado padrão de 20±2℃ e 65±2% UR por 48 horas.

Condição de teste:

• Ângulo de curvatura: 30°, 45°, 50°, 60°, 90° (ajustável)
• Velocidade de teste: 50~150/min
• Temperatura da câmara de teste: 23±2℃

Procedimento de teste:

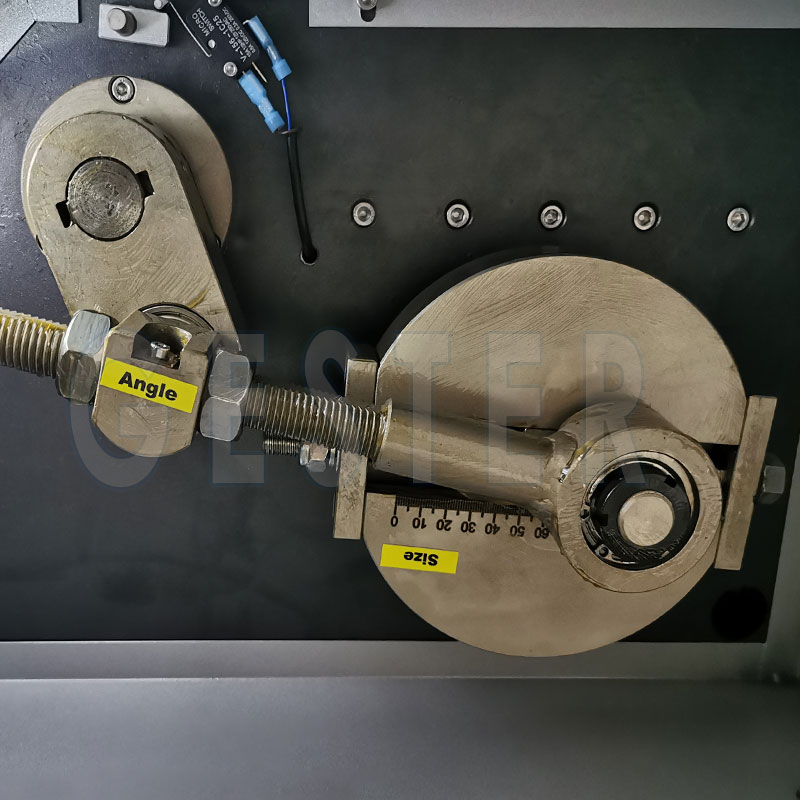

1)Ajuste a excentricidade para obter o ângulo desejado.

2) Prenda a amostra

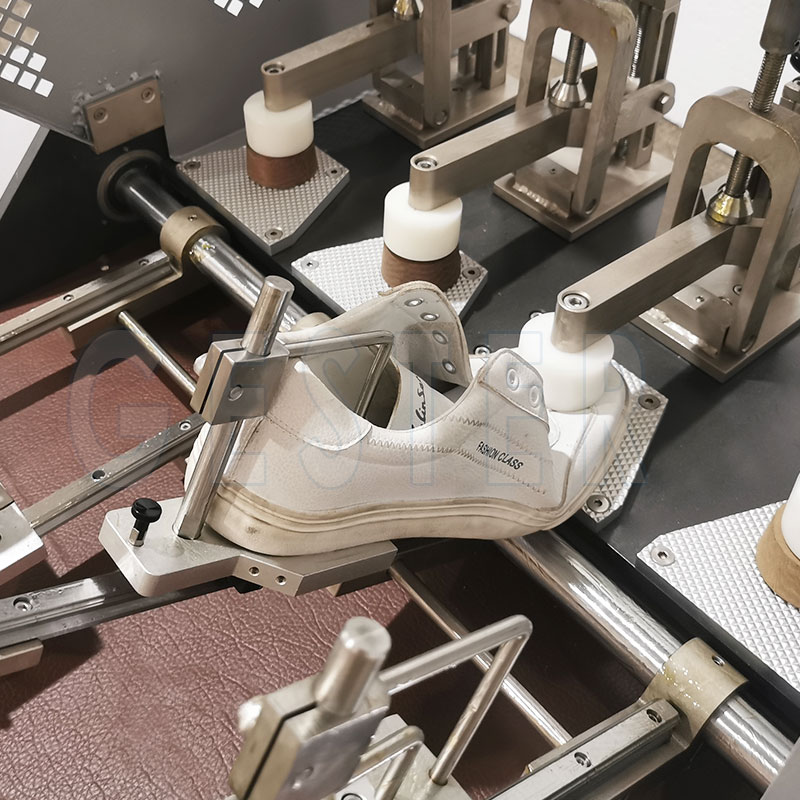

3) Ajuste a posição da braçadeira frontal (bloco de pressão) e prenda-a pressionando a ponta do calçado

4) Reinicie o contador antes do teste, pré-defina os ciclos de dobra para o valor especificado e inicialize o dispositivo para teste

5)Observe a mudança de todo o calçado após atingir o número necessário de testes.

Relatório de teste:

• Em cada estágio de inspeção, o relatório deve incluir o número de ciclos flexionados, os tipos de falha (se houver) e uma medida quantificada da falha (se possível).
• Não dividido é qualificado, e dividido não é qualificado. O comprimento da divisão é expresso em milímetros, se houver.
• Os resultados do teste para cada par de sapatos são baseados na inspeção visual. Se um deles estiver rachado, o par de sapatos deve ser tratado de acordo com a rachadura.
