Testador de vibração aleatória eletromagnética GT-N48

Fabricantes de equipamentos para teste de embalagens | sistema de teste de vibração

Marca:
GESTER
Item número.:
GT-N48
Pedido (MOQ):
1
Tempo de espera：
15-30 days

Pergunte agora

Detalhes do produto

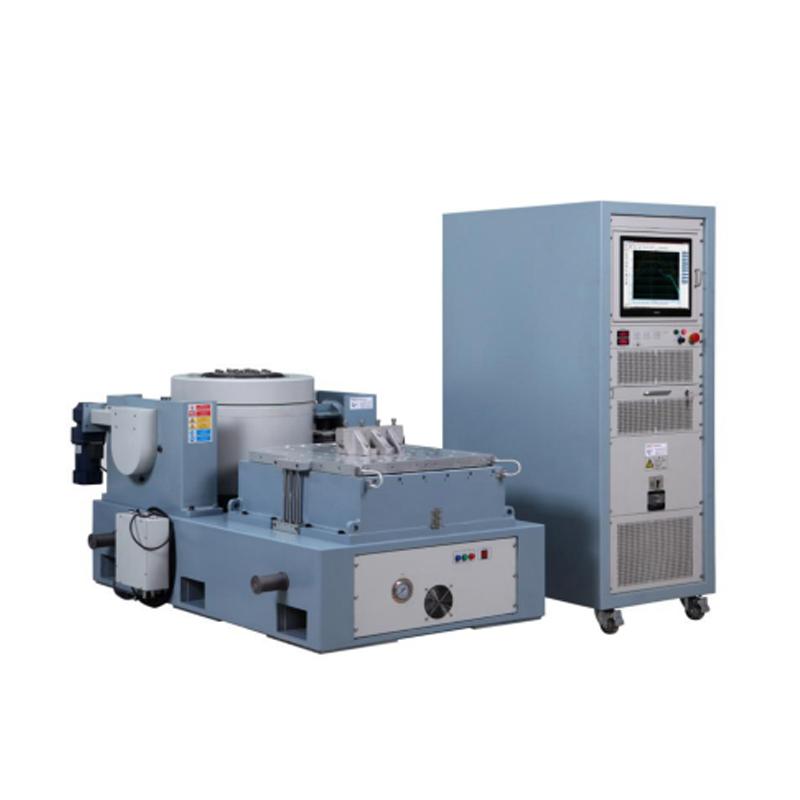

Testador de vibração aleatória eletromagnética GT-N48

Apresentação do produto

Aplicativo:

Os testes de vibração envolvem a aplicação de excitação ou choque a um componente ou dispositivo para observar sua resposta em condições ambientais reais. Esses testes são utilizados em uma ampla gama de produtos industriais, desde placas de circuito impresso, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

Fórmula de seleção de máquina de vibração e diagrama de estrutura do gerador de vibração

Normalmente, esse equipamento é personalizado de acordo com as necessidades de teste do cliente. Antes da elaboração do orçamento, o cliente precisa fornecer o peso e as dimensões da amostra a ser testada.
Tipos de teste: Varredura senoidal, Aleatório
Faixa de frequência: 1-3000Hz
Fórmulas: A(g)=(2πf)2Dcm/980≒A=0,002DmmF2 D=A/0,002F2 F=M(kg) ×A(g)

Especificações principais

A03S15 Especificações do Gerador Eletrodinâmico de Vibração
Força Senoidal Máxima	300 kg.f pico
Força aleatória máxima	300 kg.f r.ms
Força de choque máxima	600 kg.f pico
Faixa de frequência	1 ～ 4000 Hz
Deslocamento máximo	40mm pp
velocidade máxima	2 m/s
Aceleração máxima (sem carga)	100G (980 m/s²)
Carga útil máxima	120 kg
Frequência de isolamento	2,5 Hz
Diâmetro da armadura	Ф150 mm
Massa da armadura	3kg
Tópicos da mesa	13×M8
Vazamento magnético	< 10 gauss
Dimensões	7 80 mm×5 70 mm×6 7 0 mm
Peso	Sobre 460 mil GS
Amplificador de potência de comutação digital SA03K
Potência de saída	3KVA
Tensão de saída	120V
Corrente de saída	30A
Dimensões	910 mm× 610 mm×1 150 mm
Peso	330 KG S
Sistema de proteção servo
Funções	Temperatura, Pressão do Ar, Sobredeslocamento, Sobretensão, Sobrecorrente, Subtensão de Entrada, Falha Externa, Potência de Controle, Falha Lógica, Perda de Fase , etc.
Controlador de vibração digital VCS-2
Hardware	2 canais de entrada, 1 canal de saída Capacidades: Senoidal, Aleatória, Choque Clássico
PC de controle	Computador industrial de marca com monitor LCD (teclado/mouse óptico incluídos)
Software	Interface chinês/inglês, análise no domínio do tempo/frequência, fonte de sinal, análise de varredura senoidal, geração automática de relatórios WORD.
O sistema operacional	Windows 10
Acelerômetro LTE	Faixa de frequência : 1—7000Hz Sensibilidade : 30 unidades/g Faixa de temperatura : -40 - 160℃
Plataforma de extensão vertical VT40
Material	Liga de alumínio/magnésio
Tamanho da mesa	4 00 mm× 4 00 mm
Rosca de montagem	Inserções de aço inoxidável M8
Frequência máxima	2000 Hz
Peso	14 KG S
Tabela de deslizamento hidrostático H40
Material	Liga de alumínio/magnésio
Tamanho da mesa	400 mm×400 mm
Rosca de montagem	Inserções de aço inoxidável M8
Frequência máxima	2000 Hz
Peso	25 kg
Ventilador de refrigeração B751D (com silenciador)
Poder	0,75 kW
Fluxo de ar	11 m³/min
Dimensões	500630850mm
Peso	45 kg S
Requisitos elétricos:
Fonte de energia	Trifásico 380V/50Hz, 7kVA
Resistência de solo	≤4Ω

Descrição da configuração e acessórios

Corpo Shaker	Gerador de excitação eletromagnética A03S15	1 Unidade
	Ventilador de refrigeração B751D (com silenciador)	1 Unidade
	Plataforma de extensão vertical VT40 400 mm × 400 mm	1 Unidade
	H40 Óleo Horizontal - Mesa de Slides de Filme 400 mm * 400 mm	1 Definir
Amplificador de potência de comutação digital	Amplificador de potência de comutação digital SA03K	1 unidade
	Sistema de proteção servo	1 conjunto
	Fonte de alimentação de excitação	1 conjunto
Controlador de vibração digital	Controlador de vibração digital mainframe	1 unidade
	Acelerômetro do sistema	2 unidades
	PC de controle	1 conjunto
	Disco de Instalação do Software de Controle	1 conjunto
Acessórios padrão	Cabos de extensão e dutos de ar	1 conjunto
	Ferramentas especiais auxiliares	1 conjunto
	Dispositivo de prensa vibratória para barras/tiras	1 conjunto
	Mola pneumática para isolamento de vibração	4 peças
