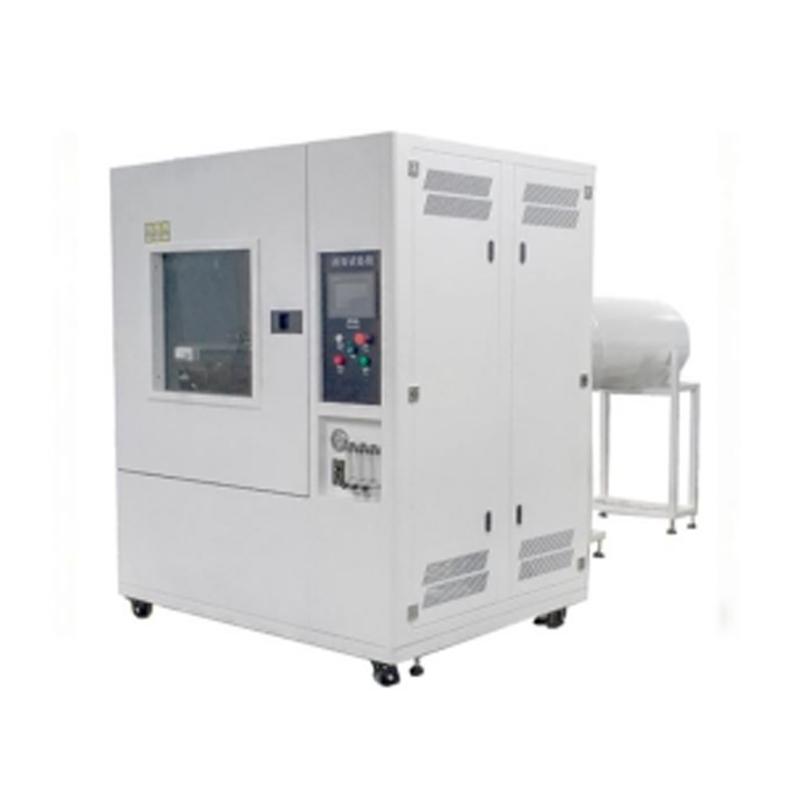

Câmara de teste de aspersão de chuva horizontal GT-F62é um sistema completo de teste de infiltração de água projetado para realizarIPX1, IPX2, IPX3, IPX4, IPX5 e IPX6Testes de proteção em uma única unidade. Totalmente em conformidade comIEC 60529, GB 4208, GB 2423,38 e GB 4706,32O teste avalia a resistência à água de componentes automotivos, eletrônicos, painéis elétricos e produtos de iluminação sob condições simuladas de chuva.
A câmara de teste de chuva GT-F62 está disponível em500L, 1000L e 1500Lopções de capacidade. Controlado por meio de umPainel touchscreen PLC (Teelong)Ele integra uma plataforma giratória inclinável em 15°, um tubo oscilante de 400/600 mm e umMecanismo de cabeçote de pulverização oscilante elétrico para testes IPX5/6.
Marca:
GESTERItem número.:
GT-F62Pedido (MOQ):
1Tempo de espera：
15-30 DaysDetalhes do produto
Câmara de teste de aspersão de chuva horizontal IPX 123456
Aplicativo:
EsseCâmara de teste de pulverização de chuva IPX1-IPX6É utilizado principalmente para testar o desempenho de produtos durante o armazenamento, transporte e uso em condições climáticas de chuva. É aplicável para testar o desempenho físico e outros aspectos relacionados de produtos eletrônicos e elétricos, lâmpadas, painéis elétricos, componentes elétricos, automóveis, motocicletas e suas peças sob condições simuladas de chuva. Após o teste, o desempenho do produto é verificado para determinar se atende aos requisitos, facilitando assim o projeto, aprimoramento, verificação e inspeção de fábrica do produto.
GB2423.38-90, GB4706.32, IEC 60529, GB 4208, etc.
|
Modelo |
GT-F62-500 |
GT-F62-1000 |
GT-F62-1500 |
|
Capacidade |
500L |
1000L |
1500L |
|
Dimensão da câmara interna (mm, W×D×H) |
800×800×800mm |
1000×1000×1000 |
1500×1500×1500 |
|
Dimensão da câmara externa (mm, W×D×H) |
1380×3600×1750 |
1480×3800×1800 |
18900×4300×2300 |
|
Dimensão da área de gotejamento (mm, W×D×H) |
600×600×60 |
800×800×60 |
800×800×80 |
|
Distância entre o reservatório de gotejamento de água e a câmara de amostra |
200 mm (interno) |
||
|
Diâmetro do orifício de gotejamento |
φ0,4mm |
||
|
Espaçamento dos orifícios de pulverização de água |
20 mm |
||
|
Chuva |
1±0,5 mm/min, 3±0,5 mm/min |
||
|
toca-discos |
IPX1: horizontal; |
||
|
IPX2: inclinável em 15° |
|||
|
Fonte de ar |
Preparado pelo comprador, fonte de ar com pressão acima de 5 kg |
||
|
IP34 |
|||
|
raio do tubo oscilante(mm) |
400 |
600 |
|
|
Distância entre o bocal de pulverização e a amostra |
200 mm (interno) |
||
|
Espaçamento dos orifícios de pulverização de água |
50 mm |
||
|
Faixa de ângulo de oscilação do tubo de pulverização |
120°, 320° (configurável) |
||
|
Ângulo do bico incluído |
IPX3:120° |
||
|
IPX4:180° |
|||
|
velocidade do tubo oscilante |
30°/s |
||
|
velocidade de oscilação |
IP3: 15 vezes/min; |
||
|
IP4: 5 vezes/min vezes/min |
|||
|
diâmetro do orifício de pulverização de água |
φ0,4mm |
||
|
Vazão por orifício de pulverização de água |
0,07(±5%)L/min |
||
|
pressão do jato de água |
80-150 kPa |
||
|
Sistema de pulverização |
IPX3: 16 bicos; |
||
|
IPX4: 25 bicos |
|||
|
Taxa de fluxo de água |
IPX3: 1,1 L/min, |
||
|
IPX4: 1,8 L/min |
|||
|
IP56 |
|||
|
Número de bicos de pulverização |
Cabeça de pulverização IPX5, 1 unidade; Cabeça de pulverização IPX6, 1 unidade (2 no total) |
||
|
Superfície receptora de água |
Lateral do produto |
||
|
Distância entre o bocal de pulverização e a amostra |
2500～3000 mm (ou dentro dessa faixa) |
||
|
Diâmetro interno do orifício de pulverização |
IPX5: φ6,3 mm, |
||
|
IPX6: φ12,5 mm |
|||
|
vazão do jato de água |
IPX5: 12,5±0,625 L/min, |
||
|
IPX6: 100±5 L/min |
|||
|
Diâmetro do tubo |
1 pedaço de mangueira de alta pressão de 1/2 polegada; 1 pedaço de mangueira de alta pressão de 1 polegada, respectivamente |
||
|
pressão do jato de água |
30～200 kPa (ajustado de acordo com a vazão) |
||
|
tempo de pulverização contínua de água |
3, 10, 30, 9999 min (ajustável) |
||
|
Controle de tempo de execução |
1～9999 min (ajustável) |
||
|
Sistema de circulação de água |
Garante a reciclagem da fonte de água. |
||
|
manômetro de pressão de pulverização de água |
Exibe a pressão do jato de água. |
||
|
Controle de fluxo e pressão |
Medidor de vazão mecânico |
||
P1: Como o GT-F62 se comporta nos testes de classificação IPX1 a IPX6 de acordo com as normas IEC 60529 e GB 4208?
UM:O GT-F62 integra módulos de teste dedicados, gerenciados pelo sistema de tela sensível ao toque Teelong PLC, desenvolvido internamente.:
Teste de gotejamento IPX1 e IPX2:Reservatório de gotejamento montado na parte superior com orifícios de Ø0,4 mm; a plataforma giratória permanece horizontal para IPX1 e inclina-se 15° para IPX2.
Testes de pulverização IPX3 e IPX4:Tubo oscilante com 16 bicos (IPX3, ângulo de 120°) ou 25 bicos (IPX4, ângulo de 180°) oscilando a 30°/s.
Testes de jato de água IPX5 e IPX6:Cabeças de pulverização de alta pressão de Ø6,3 mm (IPX5) e Ø12,5 mm (IPX6) montadas lateralmenteapresentando ummecanismo elétrico de oscilação para cima e para baixocom revestimento protetor.
P2: Como funciona o dispositivo de oscilação elétrica do aspersor IPX5/IPX6?
UM:Os bicos de pulverização IPX5 e IPX6 são montados em uma estrutura de suporte lateral dedicada, que possui um mecanismo elétrico de oscilação para cima e para baixo.Protegida por uma cobertura externa, a função de oscilação elétrica pode ser ativada ou desativada diretamente no painel touchscreen para fornecer cobertura controlada de jato de água horizontal e vertical na amostra..
P3: Que tipos de produtos podem ser testados na câmara de teste de aspersão de chuva horizontal GT-F62?
UM:O GT-F62 é ideal para testar a resistência física à entrada de água de produtos eletrônicos, lâmpadas, painéis elétricos, componentes elétricos, automóveis, motocicletas e autopeças durante o armazenamento, transporte e operação.Possui uma plataforma giratória à prova d'água com altura ajustável (1-7 rpm) e capacidade máxima de carga de20 kg.
Q4: Por que escolher a GESTER como sua parceira na fabricação de câmaras de teste de chuva?
UM:Como fabricante profissional de equipamentos para testes físicos com quase 30 anos de experiência em P&D e fabricação, a GESTER produz equipamentos de alta precisão.câmaras de teste de chuvadiretamente da nossa fábricaAplicamos um rigoroso controle de qualidade utilizando componentes de primeira linha (ex.: telas sensíveis ao toque MCGS, PLCs XINJE, disjuntores CHINT, fontes de alimentação Mean Well)., oferecendo preços diretamente da fábrica e suporte técnico vitalício em todo o mundo..
