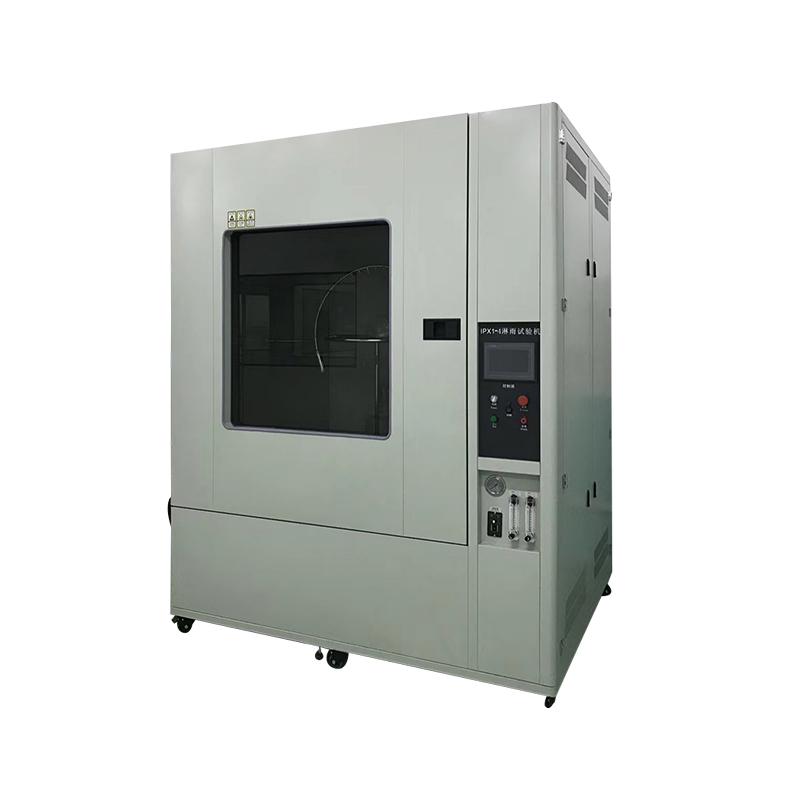

Câmara de teste de chuva GT-F61O GT-F61 é um sistema de teste ambiental de alta precisão projetado para avaliar a resistência à entrada de água e a integridade da vedação de iluminação automotiva, motores elétricos, componentes eletrônicos e invólucros elétricos. O GT-F61 integra testes de gotejamento vertical, gotejamento inclinado a 15°, aspersão de chuva com tubo oscilante e testes de respingos em um único sistema compacto.
Impulsionado por uma intuiçãocontrolador de tela sensível ao toque LCD, precisãocontrole de tubo oscilante de motor de passoe suaveregulagem de velocidade do prato giratório do motorredutorO GESTER GT-F61 oferece temporização precisa de testes (ajustável de 0s até 99h 59m 59s / 1–999.999 min) e monitoramento duplo de fluxo/pressão por meio de medidores de vazão digitais e manômetros de pressão tipo mola em aço inoxidável. Construído comaço inoxidável SUS#304A GESTER oferece fornecimento direto da fábrica, dimensões de câmara personalizadas e entrega rápida em todo o mundo.
Marca:
GESTERItem número.:
GT-F61Pedido (MOQ):
1Detalhes do produto
Câmara de teste de chuva IPX1234 |Câmara de teste de impermeabilidade
Aplicativo:
É adequado para produtos elétricos e eletrônicos que possam ser expostos à água durante o transporte, armazenamento ou uso — seja por chuva forte, chuva impulsionada pelo vento, sistemas de irrigação, respingos de rodas, jatos d'água ou ondas do mar. Este produto adota um design científico que permite ao equipamento simular realisticamente diversos ambientes, como gotejamento, chuva, respingos e pulverização. O sistema de controle avançado e abrangente, juntamente com a tecnologia de conversão de frequência, permite o ajuste automático do ângulo de rotação do suporte de amostra de chuva, do ângulo de oscilação do braço de pulverização de água e da frequência de oscilação do volume de água pulverizada.
GB 4208, GB 10485, GB 4942, GB/T 2423,38, GB/T 2423,23
|
Modelo |
GT-F61-500 |
GT-F61-1000 |
|
IP12 |
||
|
Volume interno nominal |
500L |
1000L |
|
Dimensão internas (L*A*P) |
800×800×800 mm |
1000×1000×1000mm |
|
Dimensão externas (L*A*P) |
≈1300×970××1700 mm |
≈1600×1200×1900 mm |
|
Dimensões da área de gotejamento |
600×600×60 mm |
800×800×60 mm |
|
Distância do tanque de gotejamento à amostra |
200 mm |
|
|
diâmetro do orifício de gotejamento |
φ0,4 mm |
|
|
Espaçamento dos bicos de pulverização |
20 mm |
|
|
Taxa de precipitação |
1+0,5mm/min;3+0,5 mm/min |
|
|
toca-discos |
IPX1: plataforma giratória horizontal; IPX2: plataforma giratória inclinável em 15° |
|
|
Abastecimento de ar |
O usuário deverá fornecer umar fonte de 5 kg ou mais. |
|
|
IP34 |
||
|
raio do tubo oscilante |
300 mm |
400 mm |
|
Distância do bocal à amostra |
200mm (dentro) |
|
|
Espaçamento dos bicos de pulverização |
50 mm |
|
|
Faixa de ângulo de oscilação do tubo oscilante |
120°～320° (ajustável) |
|
|
Ângulo do bico |
120°(IP3); 180° (IP4) |
|
|
velocidade do tubo oscilante |
30°/s; velocidade de oscilação: IPX3: 15 vezes/min, IPX4: 5 vezes/min |
|
|
diâmetro do orifício de pulverização |
φ0,4(mm） |
|
|
Vazão por orifício de pulverização |
0,07 L/min +5% |
|
|
Pressão da água pulverizada |
80-150 (Kpa) |
|
|
Fonte e consumo de água |
8 litros/dia de água purificadaáguaou água destilada |
|
|
Sistema de controle |
Tela sensível ao toque PLC desenvolvida internamente controlador |
|
|
Sistema de pulverização |
IP3:12 bicos; IP4: 18 bicos |
IP3: 16 bicos; IP4:25 bicos |
|
Taxa de fluxo de água |
IP3: 0,84 L(min) IP4: 1,26L (mín.) |
IP3: 1,1 L (mín.) IP4: 1,8L (mín.) |
|
Material da câmara interna |
aço inoxidável SUS304 |
|
|
Material da câmara externa |
aço inoxidável SUS304 |
|
|
Sistema Comum |
||
|
altura da plataforma giratória |
100 mm (ajustável) |
|
|
velocidade do prato giratório |
1–7 rpm (ajustável) |
|
|
diâmetro da plataforma giratória |
400 mm |
|
|
Capacidade de carga |
20 kg |
|
P1: Quais são os requisitos de instalação, alimentação elétrica e ambientais para a câmara de chuva GT-F61?
UM:Para garantir o desempenho ideal e a operação segura, seu laboratório deve atender às seguintes condições do local:
Q2: Quais sistemas de proteção de segurança estão integrados na câmara de teste ambiental GESTER?
UM:Como profissionalfabricante de câmaras ambientaisSegurança e longevidade do equipamento são características inerentes ao nosso projeto. O GT-F61 apresenta um sistema de proteção abrangente de 5 pontos, incluindo:
P3: A GESTER pode personalizar as dimensões da câmara e as configurações de energia para atender aos padrões elétricos internacionais?
UM:Sim. Como fabricante direta de equipamentos para testes físicos com quase 30 anos de experiência em engenharia, a GESTER oferece personalização completa. Podemos ajustar as dimensões internas/externas da câmara, as capacidades de carga da plataforma giratória e as configurações de energia (por exemplo, 220 V/380 V, 50 Hz/60 Hz) para atender à sua rede elétrica local e aos requisitos das amostras a serem testadas.
Q4: Como são tratados os processos de instalação, calibração e serviço pós-venda para pedidos internacionais?
UM:Cada câmara passa por um pré-comissionamento completo antes do envio. Fornecemos manuais detalhados em inglês, diagramas de fiação e guias de operação em vídeo. Para manutenção, a GESTER oferece suporte técnico remoto vitalício (resposta em até 24 horas) e envio rápido de componentes de reposição. Instalação no local e suporte para calibração por terceiros também estão disponíveis mediante solicitação.
