Marca:
GESTERItem número.:
GT-F63Pedido (MOQ):
1Tempo de espera：
15-30 DaysDetalhes do produto

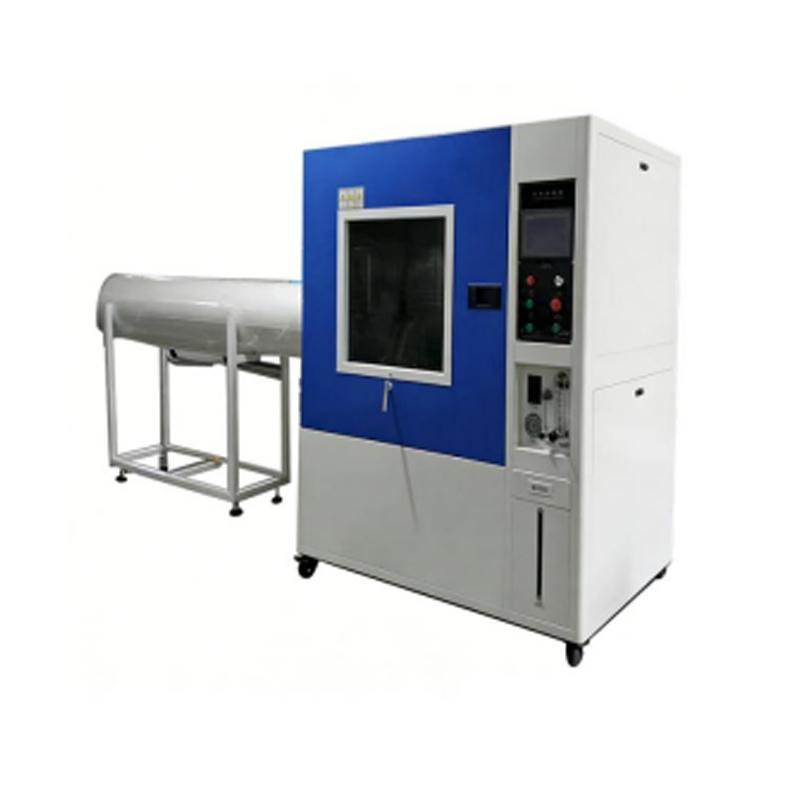

Câmara de teste de jato de água IPX5 IPX6 | Testador de impermeabilidade horizontal de alta pressão
Aplicativo:
Este equipamento é utilizado principalmente para avaliar o desempenho de produtos sob condições simuladas de chuva durante o armazenamento, transporte e uso. É amplamente aplicado a produtos elétricos e eletrônicos, equipamentos de iluminação, painéis elétricos, componentes elétricos, automóveis, motocicletas e suas peças.
Sob condições simuladas de chuva, o equipamento testa as propriedades físicas e outras propriedades relacionadas dos produtos. Após os testes, os resultados são avaliados para determinar se o produto atende aos padrões exigidos, fornecendo uma base para o projeto, aprimoramento, verificação e inspeção de fábrica do produto.
Níveis de proteção GB-4208-2008, GB2423.38, IPX5 e IPX6
|
Modelo |
GT-F63-500 |
GT-F63-1000 |
|
Capacidade |
500L |
1000L |
|
Dimensões da câmara interna (C×D×H) |
800×800×800 mm |
1000×1000×1000 |
|
Dimensões externas do gabinete ( C×D×H) |
3600×860×1750 mm |
3800×1060×1800 |
|
Diâmetro do prato giratório |
400 mm |
600 mm |
|
Câmara de capacidade de carga da plataforma giratória |
20 kg |
|
|
Número de bicos de pulverização |
Bocal IPX5, 1 unidade; Bocal IPX6, 1 unidade (2 no total) |
|
|
Superfície exposta à água |
Lateral do produto |
|
|
Distância do bocal à amostra |
2,500-3,000mm |
|
|
Diâmetro interno do bocal |
IPX5:φ6,3 mm; |
|
|
IPX6:φ12,5 mm |
||
|
Taxa de fluxo de pulverização |
IPX5: 12,5 ± 0,625(L/min); |
|
|
IPX6: 100 ± 5(L/min) |
||
|
Diâmetro do tubo |
Uma mangueira flexível de alta pressão de 1/2" e uma de 1". |
|
|
Pressão de pulverização |
30–200 kpa (ajustável de acordo com a vazão) |
|
|
Velocidade do toca-discos |
1–7 rpm |
|
|
Duração da pulverização |
3, 10, 30, 9,999 min (ajustável) |
|
|
Controle de tempo de operação |
1–9,999 min (ajustável) |
|
|
Sistema de Circulação de Água |
Garante a reciclagem contínua da água. |
|
|
Manômetro de pressão de pulverização |
Exibe a pressão do jato de água. |
|
|
Sistema de controle |
Sistema de controle por tela sensível ao toque desenvolvido internamente |
|
|
Sistema de pulverização |
Composto por bomba de água, manômetro, e suporte fixo do tubo de pulverização |
|
|
Material do tubo de pulverização |
Aço inoxidável |
|
|
Material externo |
aço inoxidável 304 |
|
|
Material da moldura |
Tubos quadrados de aço inoxidável 304 com acabamento escovado. |
|
P1: Como o GT-F63 configura os parâmetros do bocal para alternar entre os testes IPX5 e IPX6?
UM:O GT-F63 utiliza dois bicos de pulverização dedicados em aço inoxidável 304, montados em um suporte de tubo lateral:
A água é fornecida por uma bomba interna FEILI de aço inoxidável através de mangueiras flexíveis de alta pressão de 1/2" e 1", com um alcance de jato padrão de 2.500 a 3.000 mm.
Q2: Como a pressão e a vazão da água de pulverização são monitoradas e reguladas com precisão?
UM:A linha de distribuição de água está equipada com válvulas de ajuste manual, um medidor de vazão digital e um manômetro analógico. Os operadores podem ajustar a pressão da água do sistema com precisão entre 30 e 200 kPa, enquanto verificam a vazão em tempo real no painel digital.
Q3: Quais são os limites de capacidade e as velocidades máximas suportadas pela plataforma giratória de amostras?
UM:A câmara possui uma plataforma giratória robusta e à prova d'água (Ø400mm para o modelo de 500L / Ø600mm para o modelo de 1000L) acionada por um motor de redução. Ela suporta amostras de teste com peso de até 20 kg e oferece velocidades de rotação suaves e ajustáveis entre 1 e 7 rpm para uma cobertura uniforme do jato em 360°.
Q4: Como funciona o sistema integrado de recirculação de água durante testes contínuos?
UM:A água pulverizada durante os testes é coletada em um tanque de água integrado na parte inferior. A bomba interna pressuriza e recircula essa água através do sistema de filtragem de volta aos bicos, formando um sistema contínuo de circuito fechado que minimiza o consumo de água.
